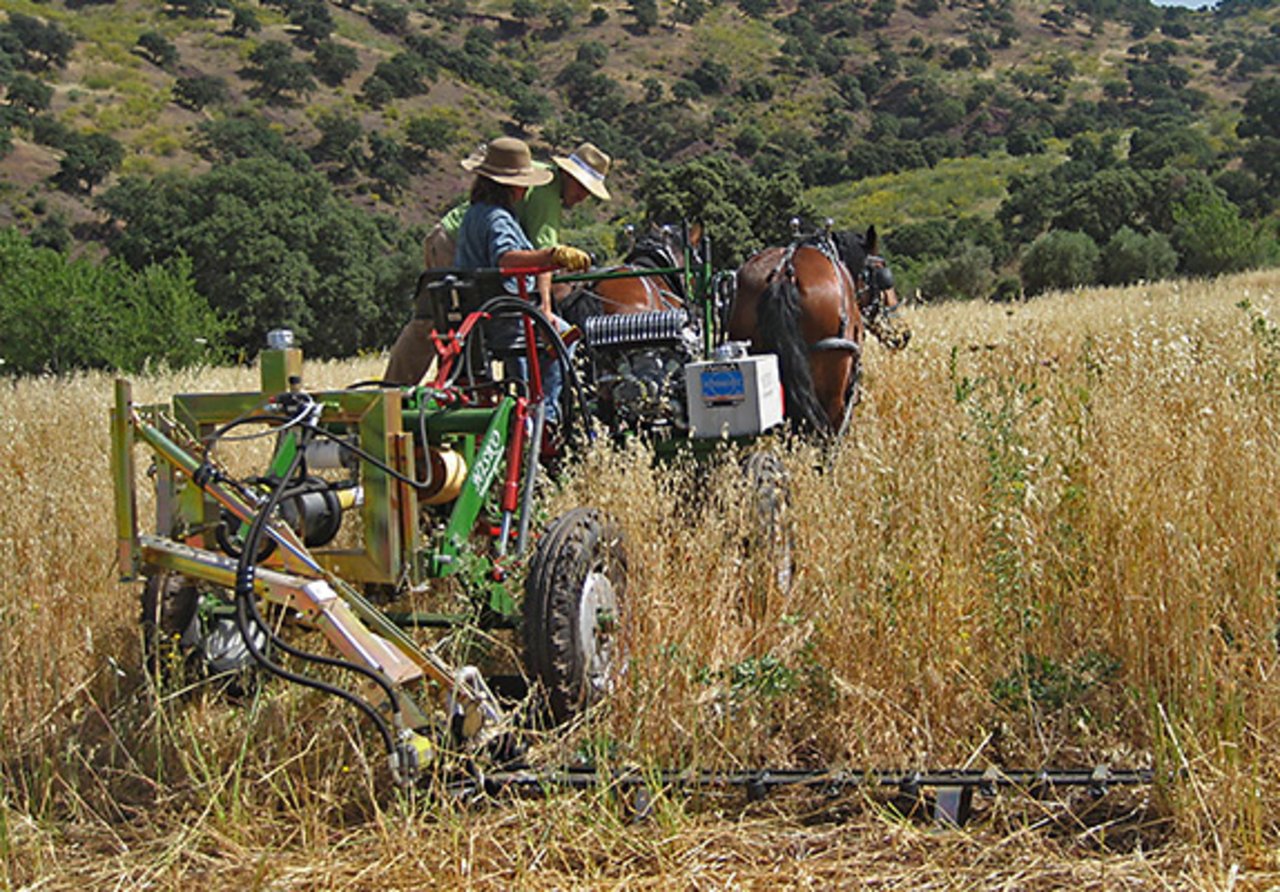

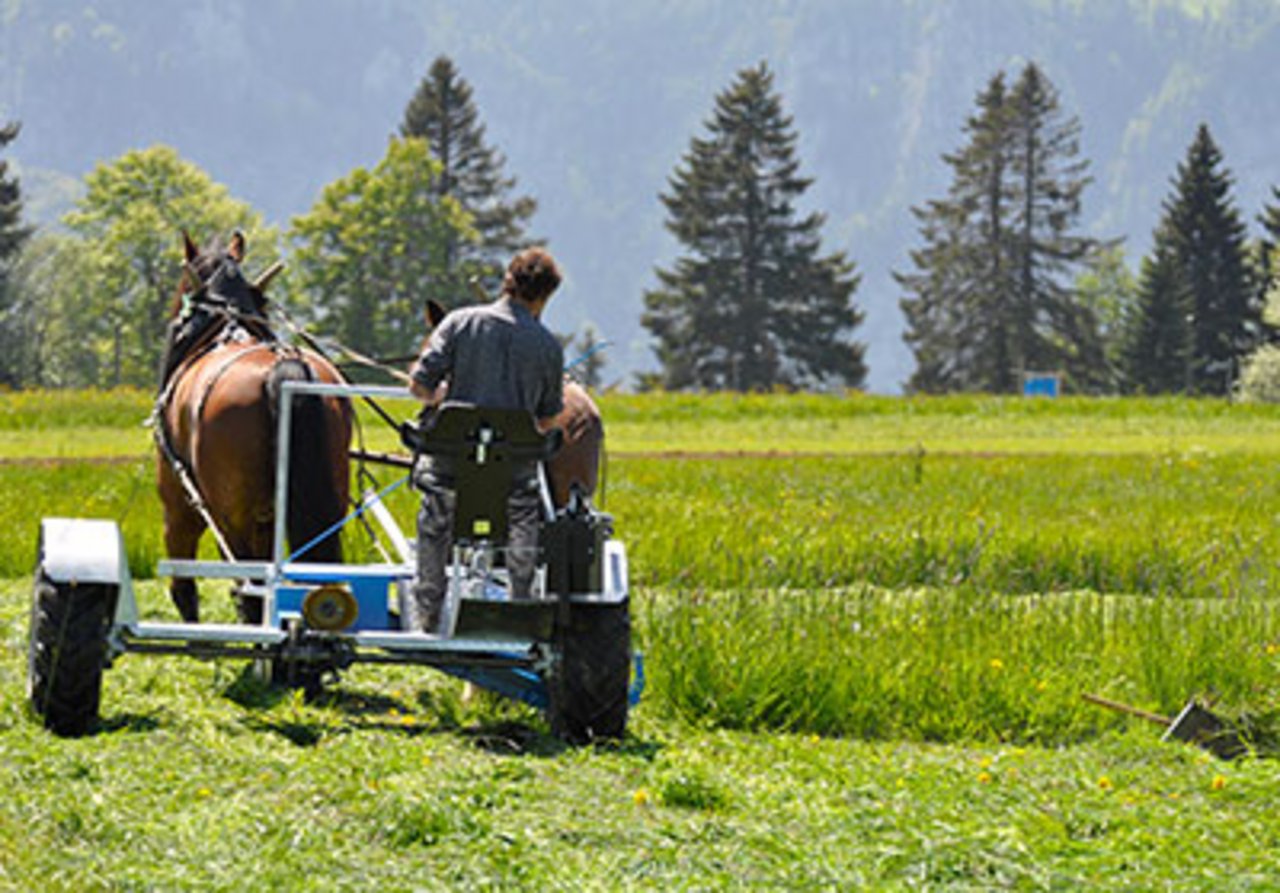

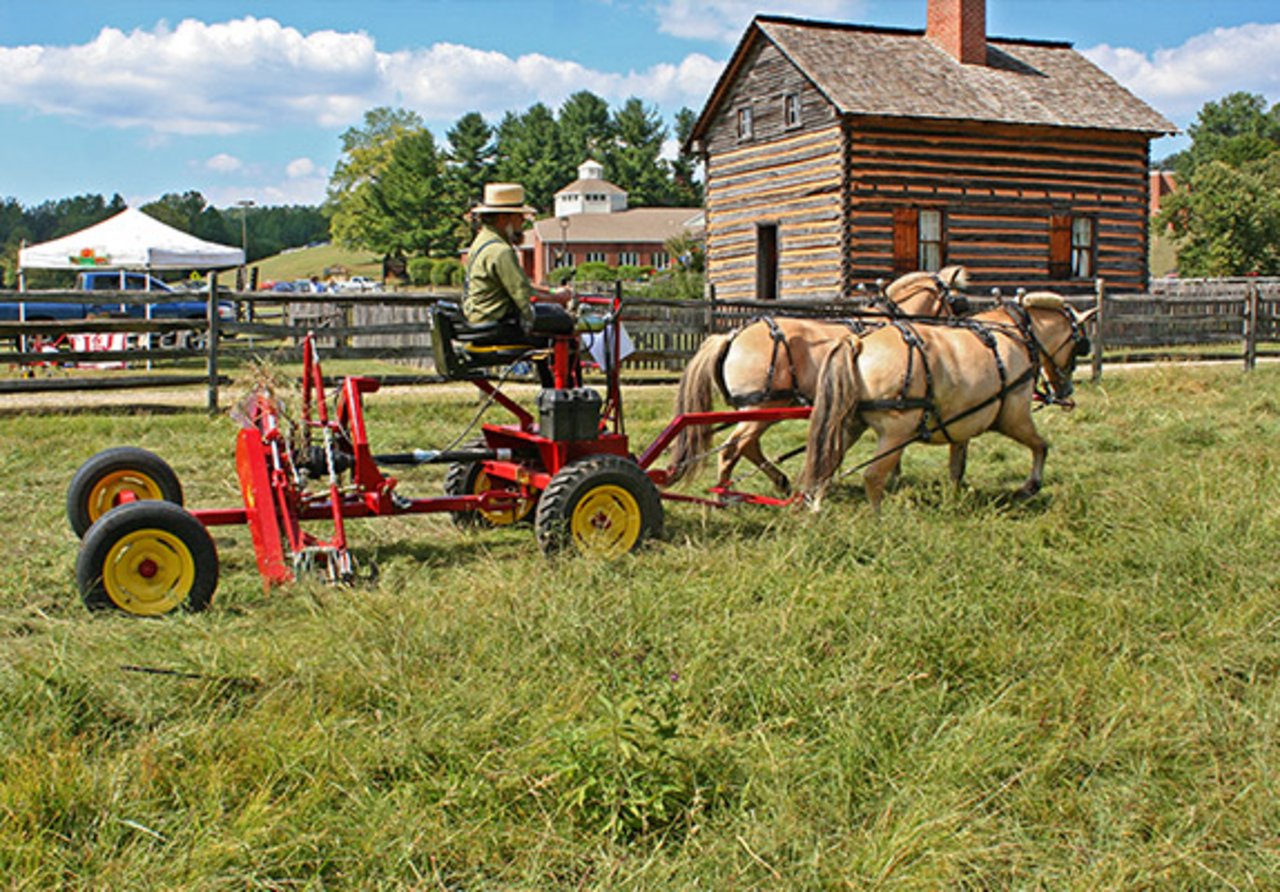

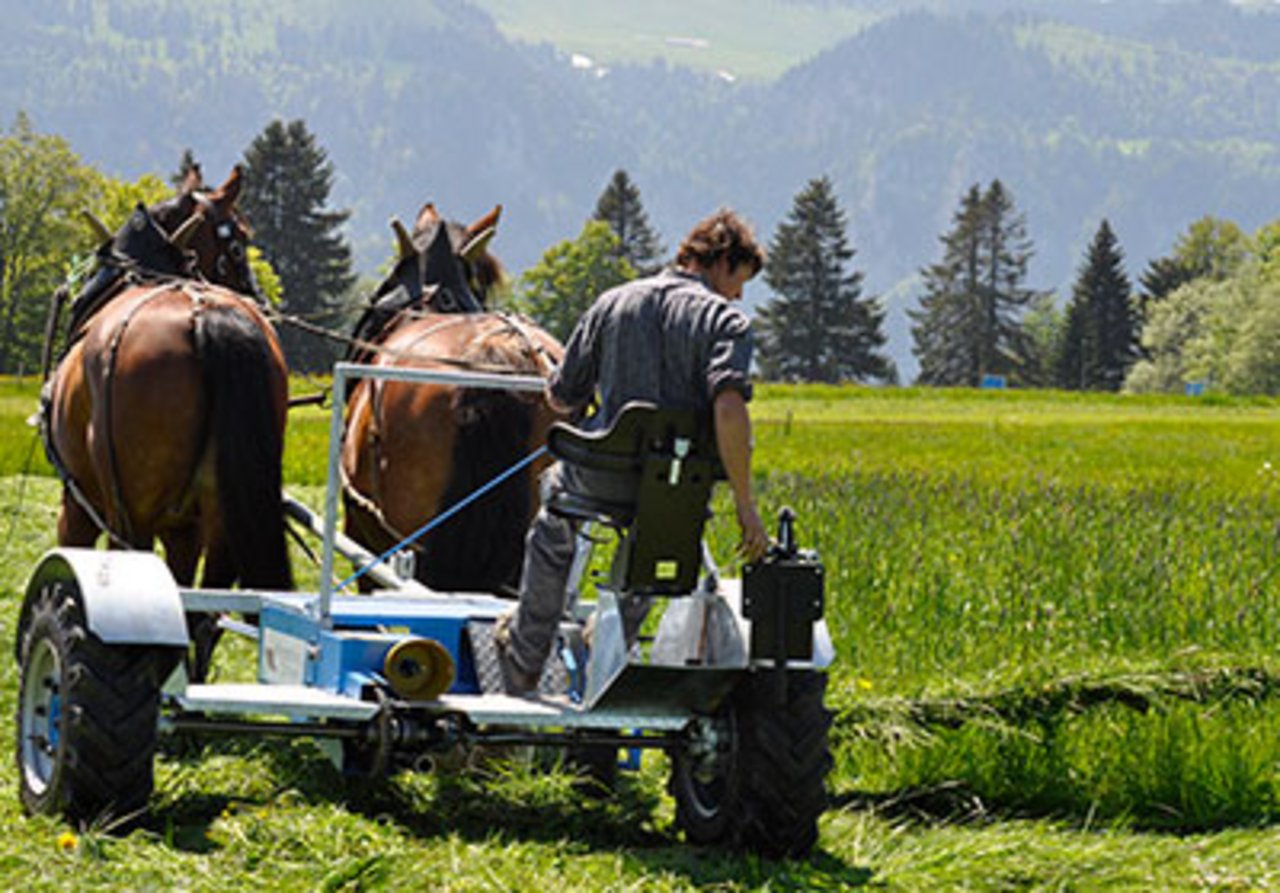

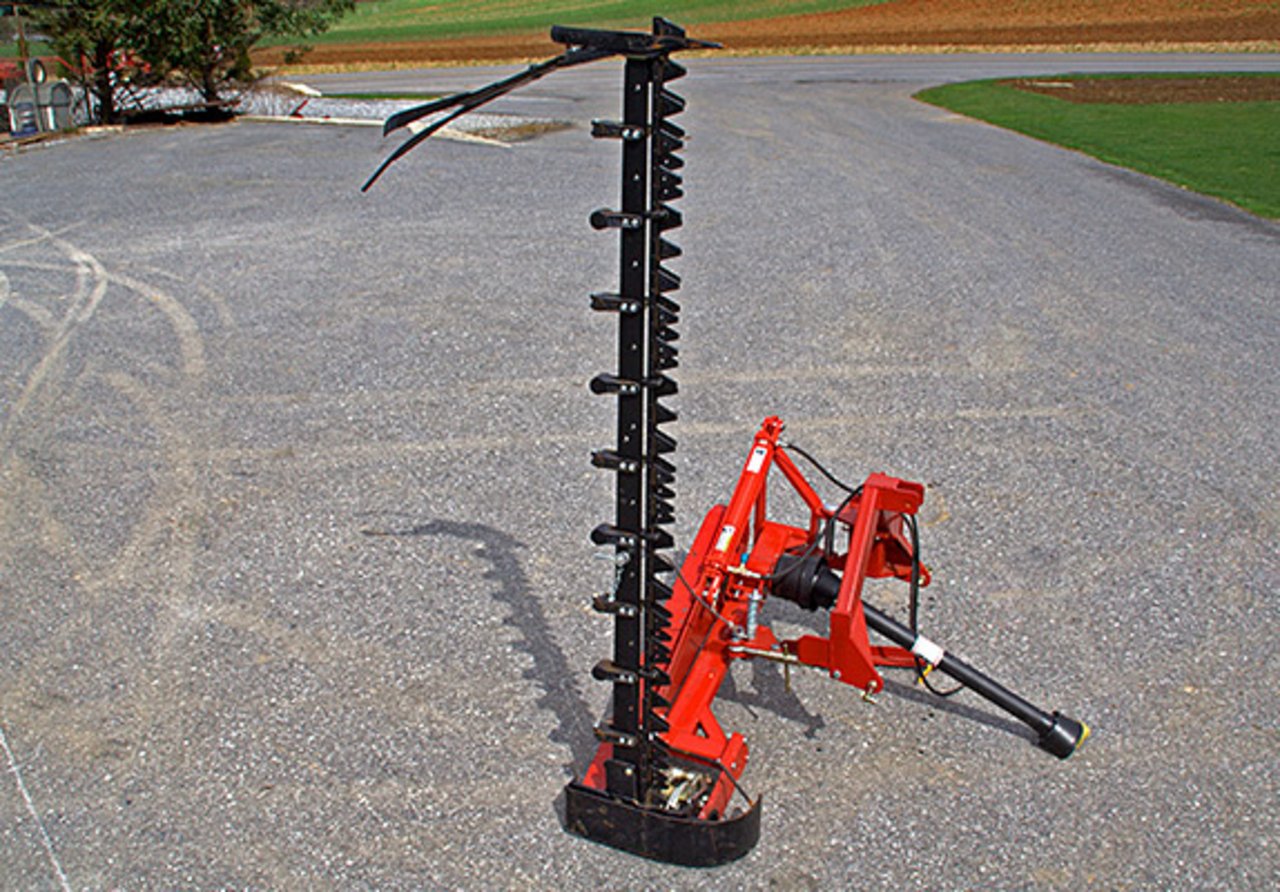

Gespannmäher / Pferdezug
Schneidwerk Doppelmesser "bidux" 120. ****

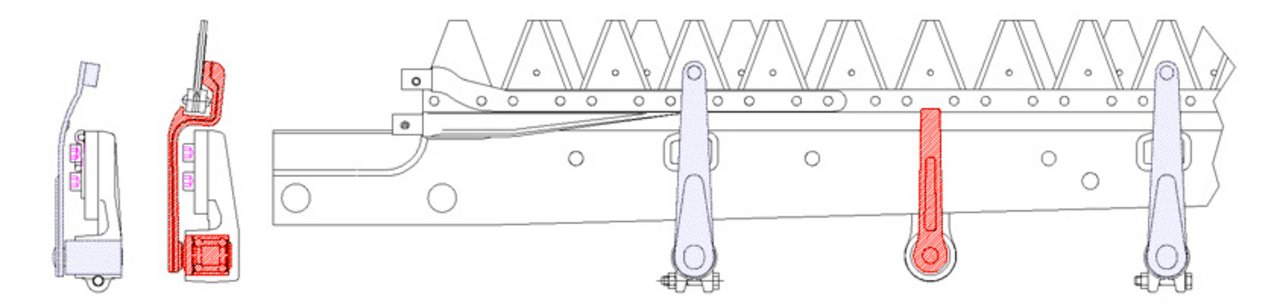

spezifische Merkmale:Obermesser: Führungsarm Untermesser: Führungsarm, Kugellagerführung

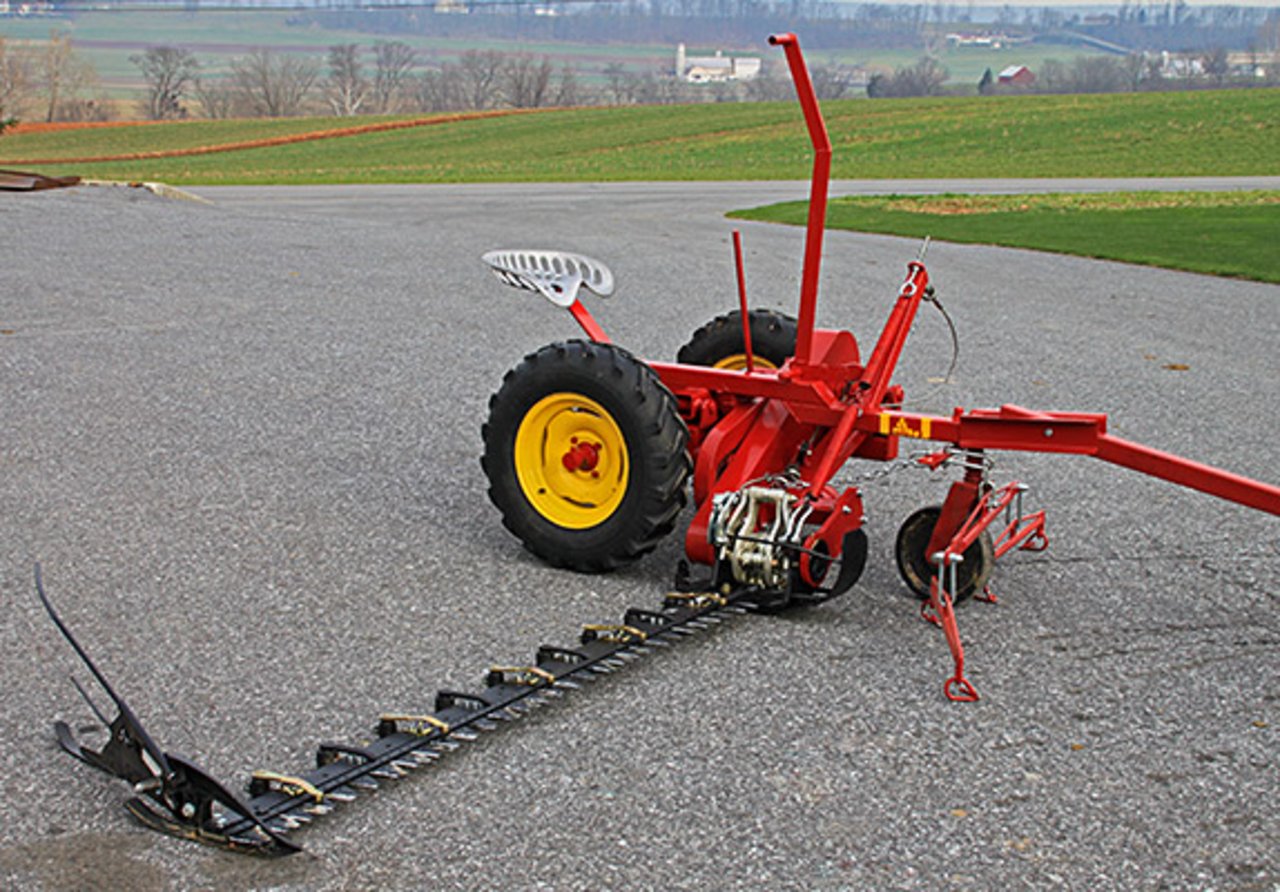

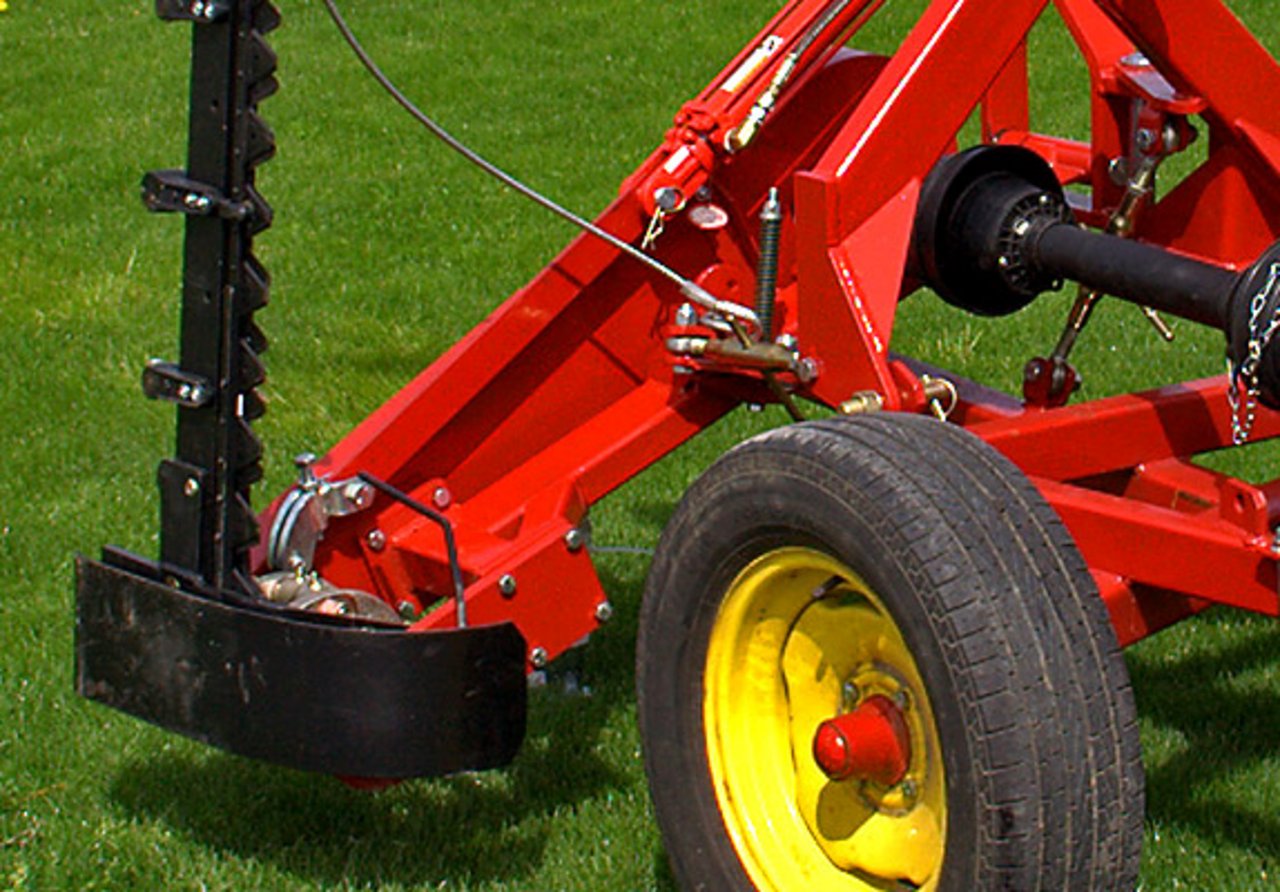

Pferdeschneidwerke
Videos

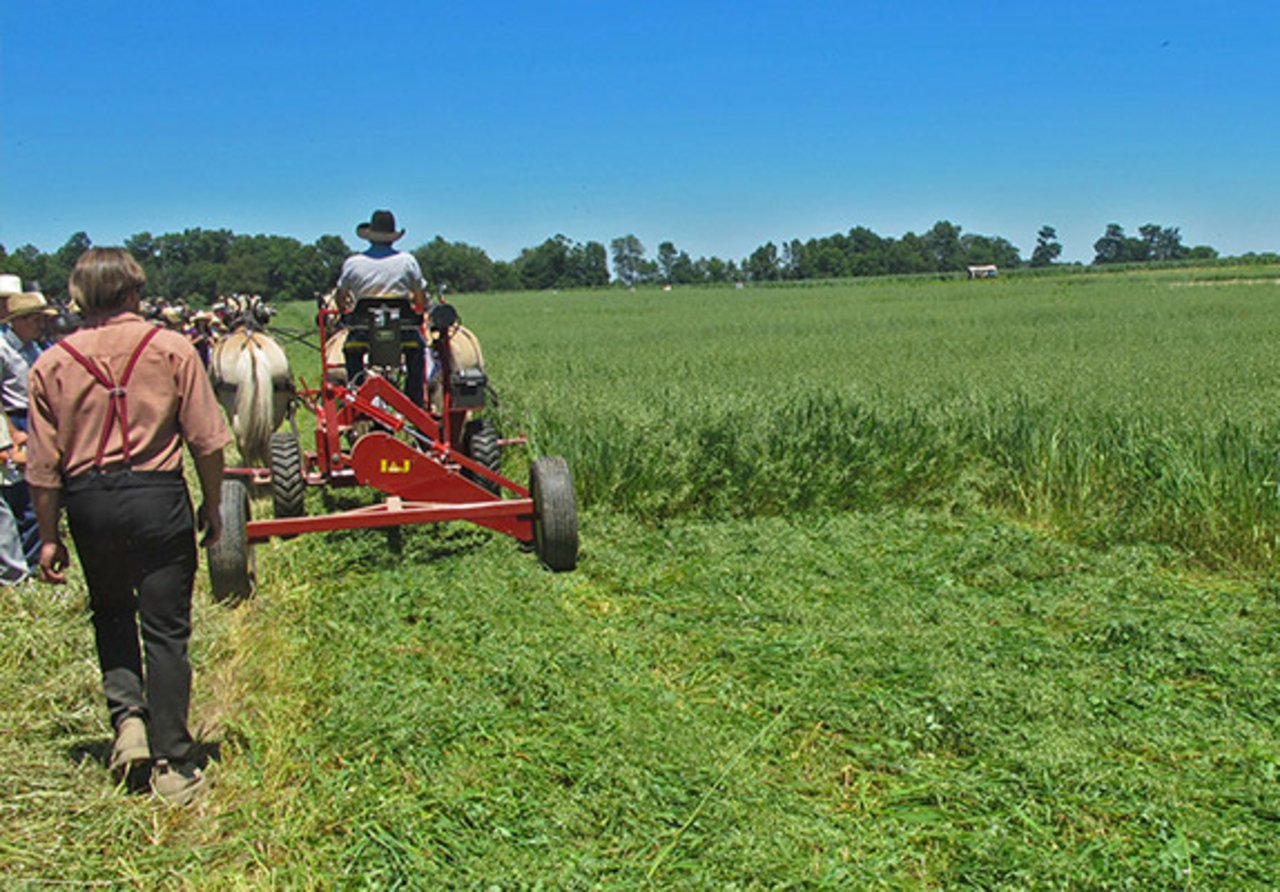

Mowing Hay with Horses I & J Ground Driven Sickle Bar Mower

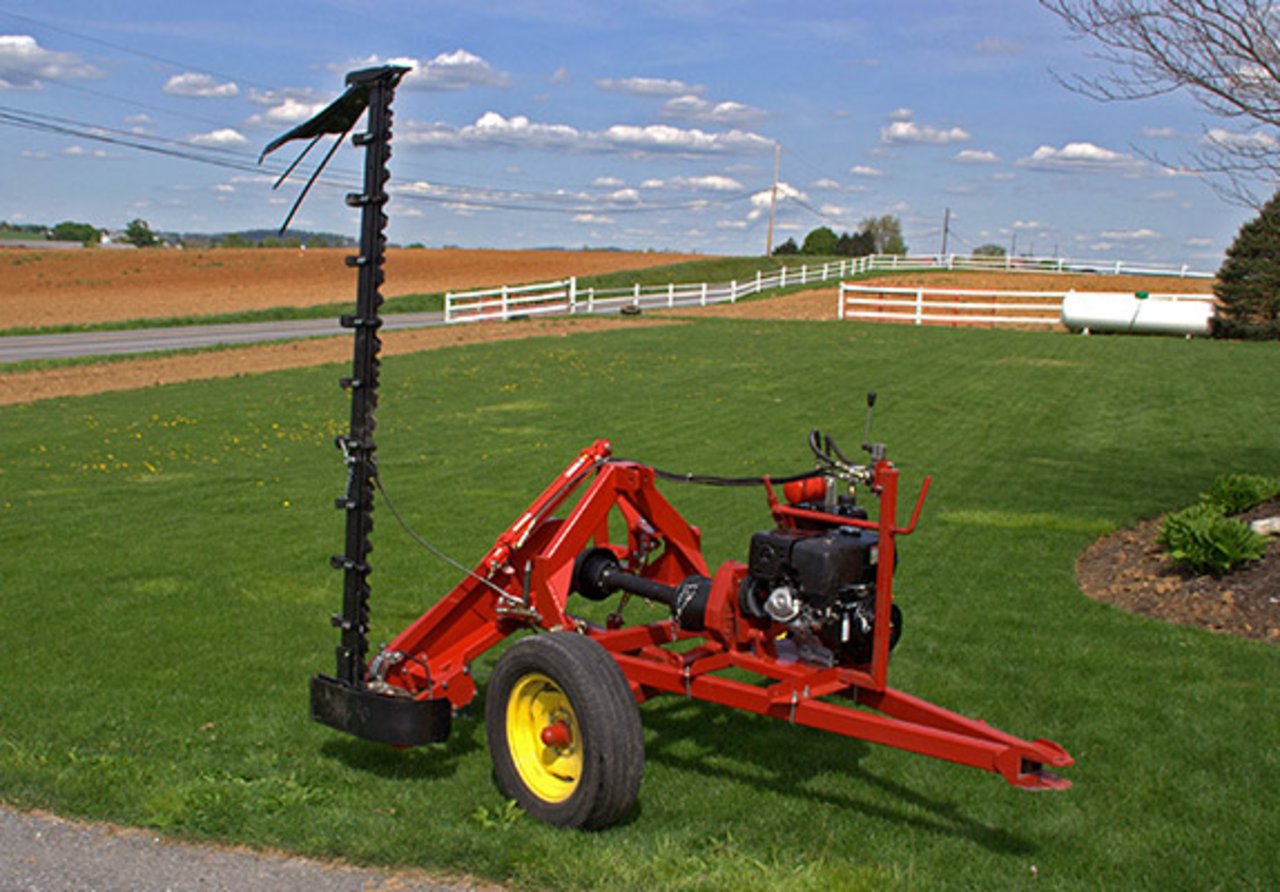

I&J Ground Drive Forecart with ESM BIDUX double sickle application
I&J Ground Driven with ESM BIDUX PTO
Antriebsarten und Anbaumöglichkeiten
Die vielseitigen Antriebs- und Anbaumöglichkeiten erlauben den Einsatz in einem breiten Bereich von Profi-Anwendungen.

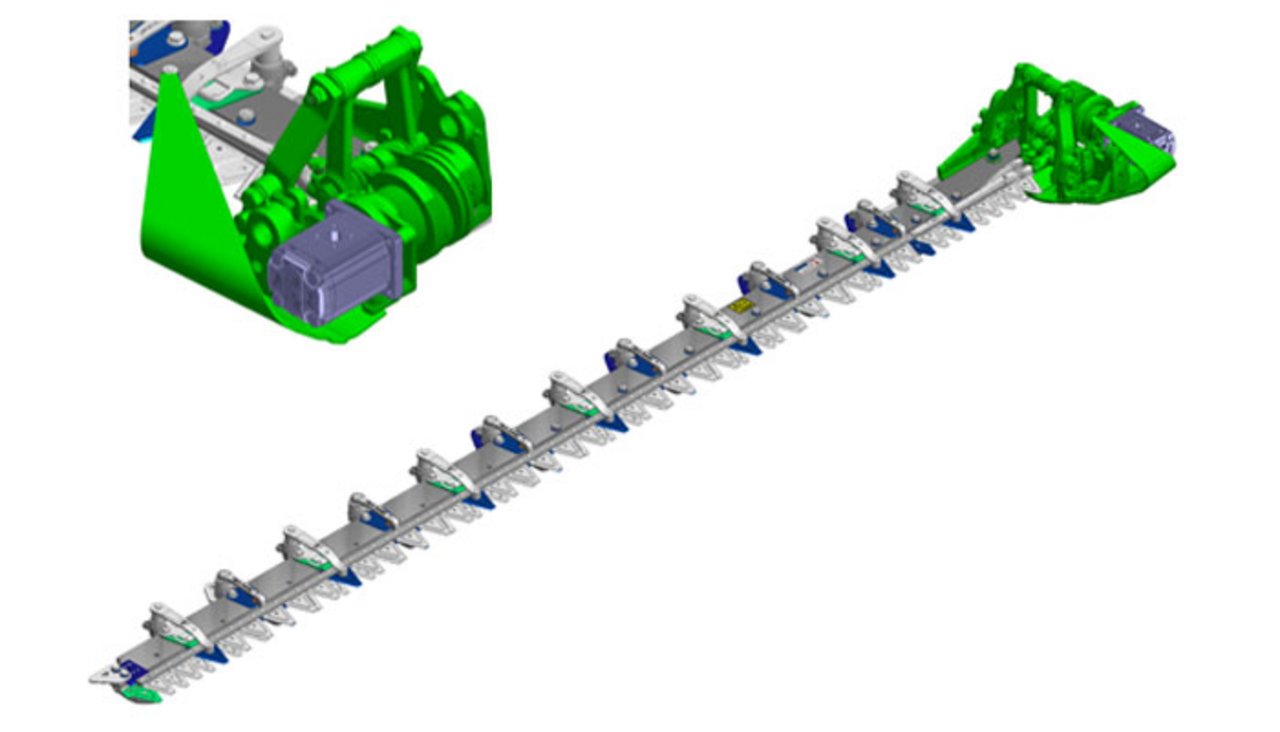

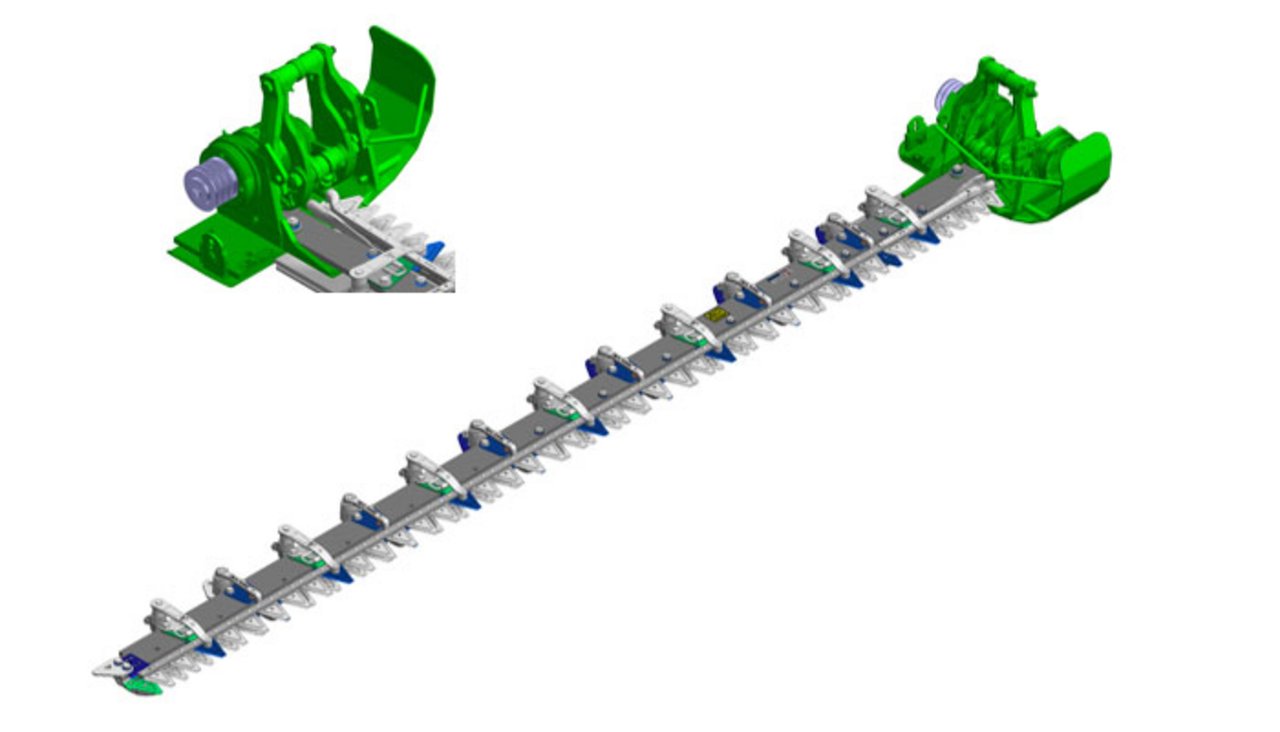

Reckschwingen- Innenschuhantrieb für Seitenschneidwerke. Hydromotor vor dem Kurbelantrieb.
Reckschwingen- Innenschuhantrieb für Seitenschneidwerke mit hinten angeordneter Keilriemenscheibe.

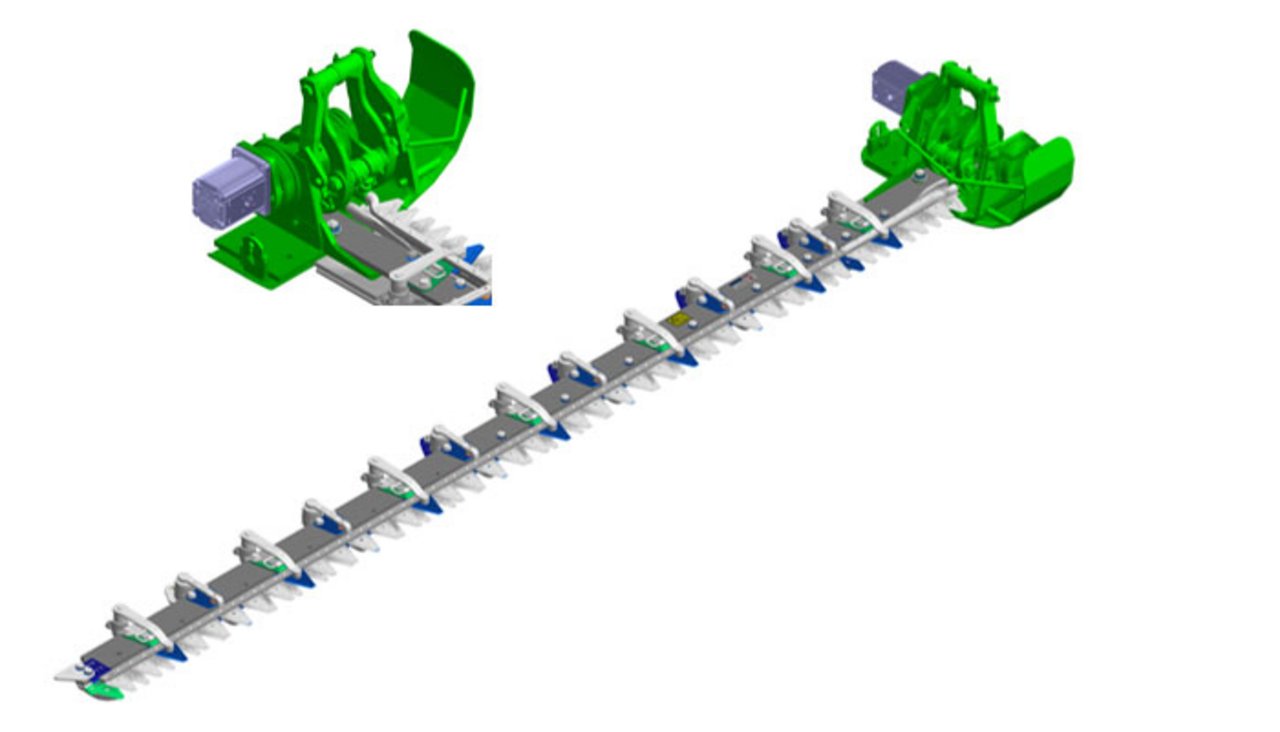

Reckschwingen- Innenschuhantrieb für Seitenschneidwerke. Hydromotor hinter dem Kurbelantrieb, für links oder rechts arbeitende Schneidwerke.
Profi-Tipp
Weiterführende Produktinformationen
Werkzeuge und Einstelllehren
Videos
DownloadBeschreibung | Dokumententyp | |
|---|---|---|
| ESM Service Station mit Führungsschiene | Download | |
Störungen und ihre Abhilfe
| Ursache | Abhilfe |
| Messer ist stumpf | Messer schleifen oder austauschen |
| Messer ist nicht gerade | Messer ausbauen u. richten |
| Klingen fluchten nicht | Klingen richten |
| Balkenrücken verbogen | Balkenrücken richten |
| Spiel der Messerführung zu groß | Messerführungen gemäß Wartungsanleitung einstellen |
| Drehzahl und Vorfahrtgeschwindigkeit | Bei 1150 U/min ca. 10 km/h Bei 800 U/min max. 6 km/h (empfohlene Richtwerte) |
| Ursache | Abhilfe |
| Drehzahl zu hoch | Maximale Drehzahl von 1150 U/min nicht überschreiten! |
| Fehleinstellung Antrieb | Einstellung gemäß Benutzeranleitung |
Varianten, Sonderformen, Spezielles

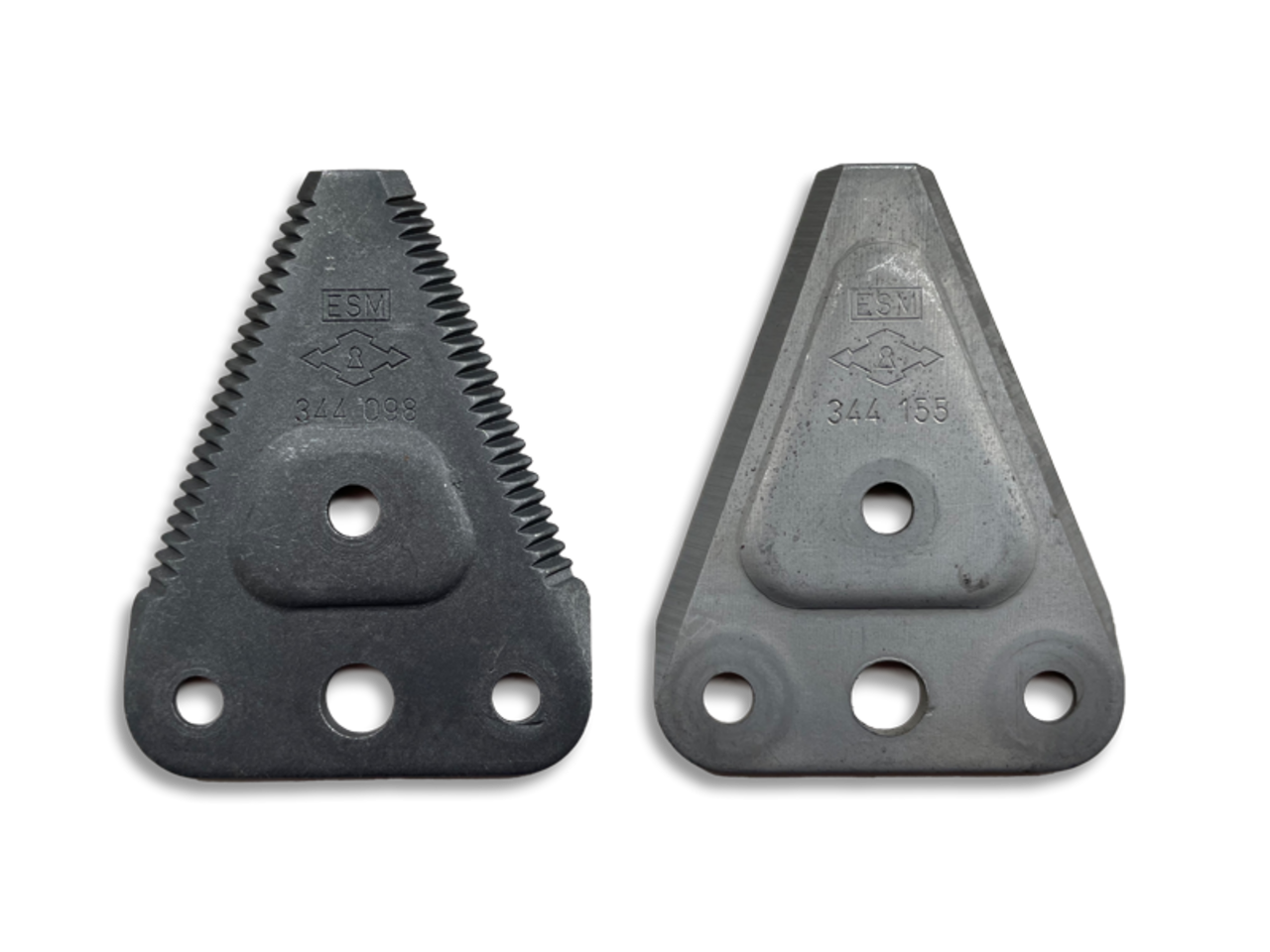

Nur bei ESM gibt es eine gezahnte Carbodux®-Messerklinge speziell für den Einsatz in grobstengeligem Schnittgut. Verwendung findet diese Klinge bei bidux im Untermesser gepaart mit einem glatten Oberrmesser für einen exakten Schnit, ausgelegt für maximale Performance. Hohe Standzeiten und kein Nachschleifen nötig = Reduzierung des Schleifaufwandes um 50 %. Nur original bei ESM!
Technische Daten
| Arbeitsbreite | 1 m - 7,5 m |
|---|---|
| Klingenteilung | 70 - 84 mm |
| Mähgeschwindigkeit | 3 - 11 km |
| Doppelhubzahl pro min. | 800 to 1200 |
| Hub-Obermesser | 42 - 60 mm |
| Hub-Untermesser | 30- 48 mm |
| Leistungsbedarf pro 1 m Schnittbreite | ca. 2,2 - 2,5 kW |
