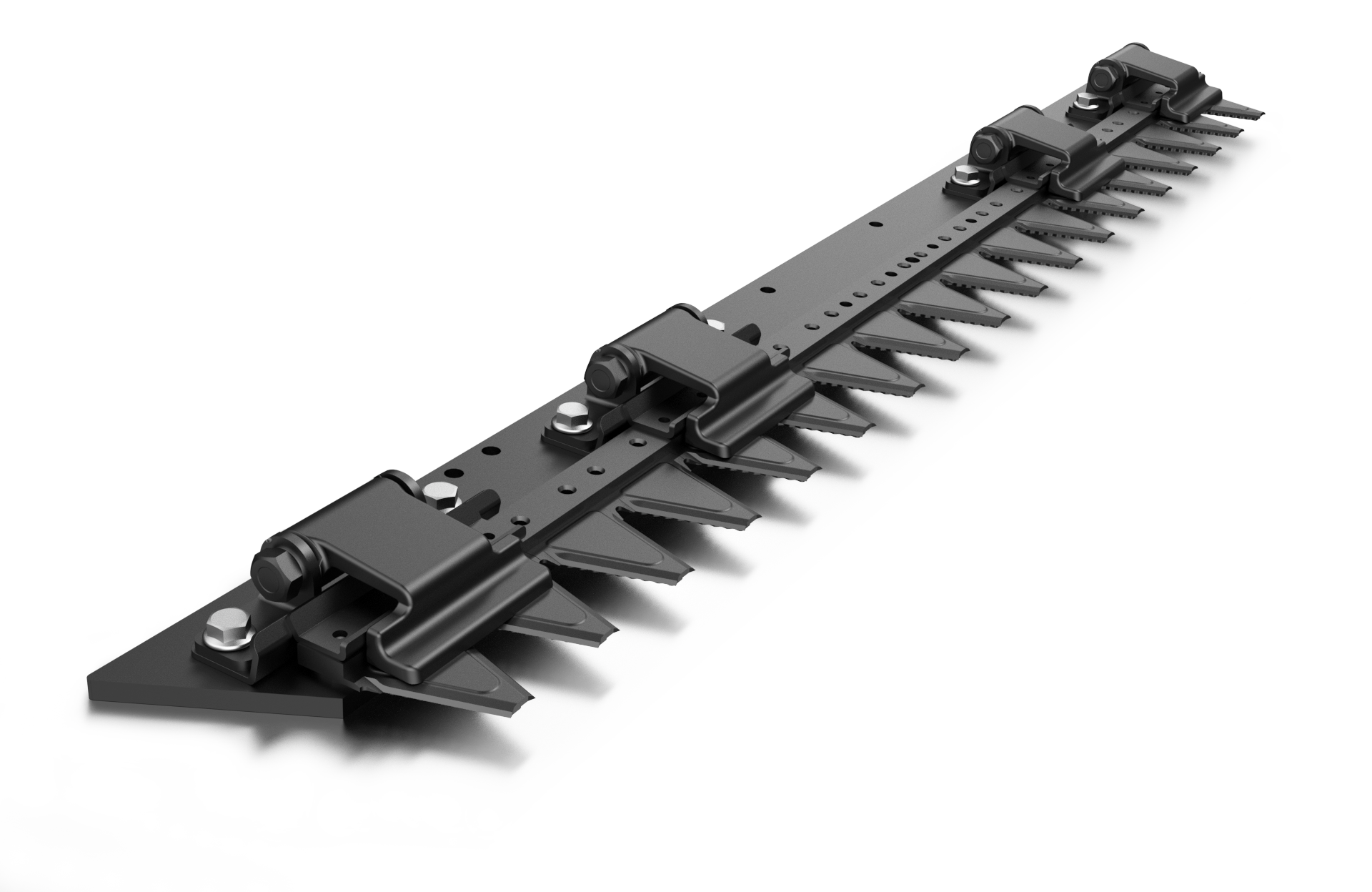

Universalmähbalken SC
Mähbalken Universal "SC" 102. ****

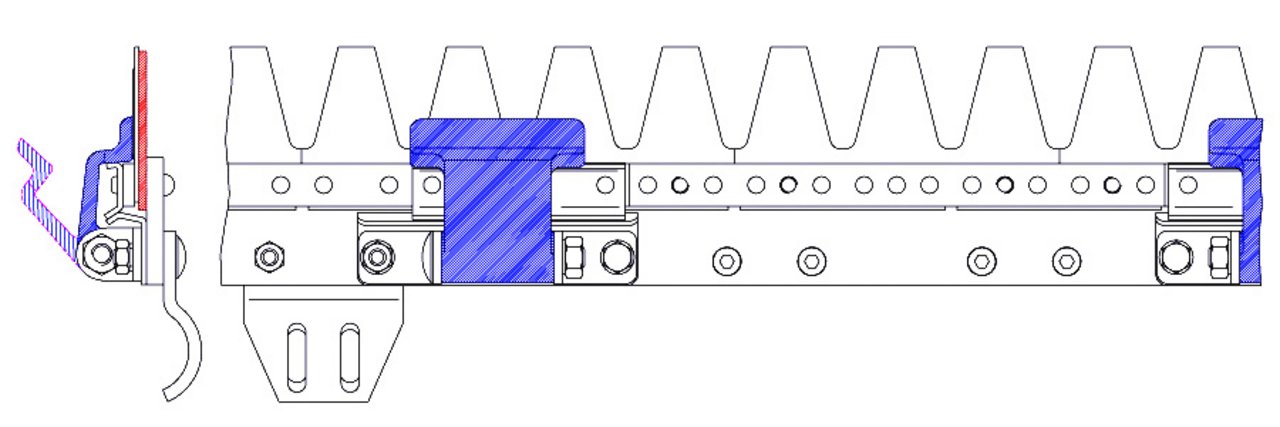

spezifische Merkmale:
Balkenklingen auf dem Balkenrücken vernietet
Führung aufklabbar 332.2180
Komfortables Handling
Messerklingen
Schlanke Bauweise
Stabile Konstruktion
Komfortables Handling
Stabile Konstruktion
Wartungsfreundlich
Schlanke Bauweise
Perfektes Mähen
Umweltfreundlich
Messerklingen
Komfortables Handling
Stabile Konstruktion
Wartungsfreundlich
Schlanke Bauweise
Perfektes Mähen
Umweltfreundlich
Messerklingen
Perfektes Mähen
Umweltfreundlich
Wartungsfreundlich
Universalmähbalken
Videos
https://www.youtube.com/watch?v=8D5NRwDWdMw
Universalmähbalken SC _2
https://www.youtube.com/watch?v=t6TAo3U9SFI
Universalmähbalken SC_1

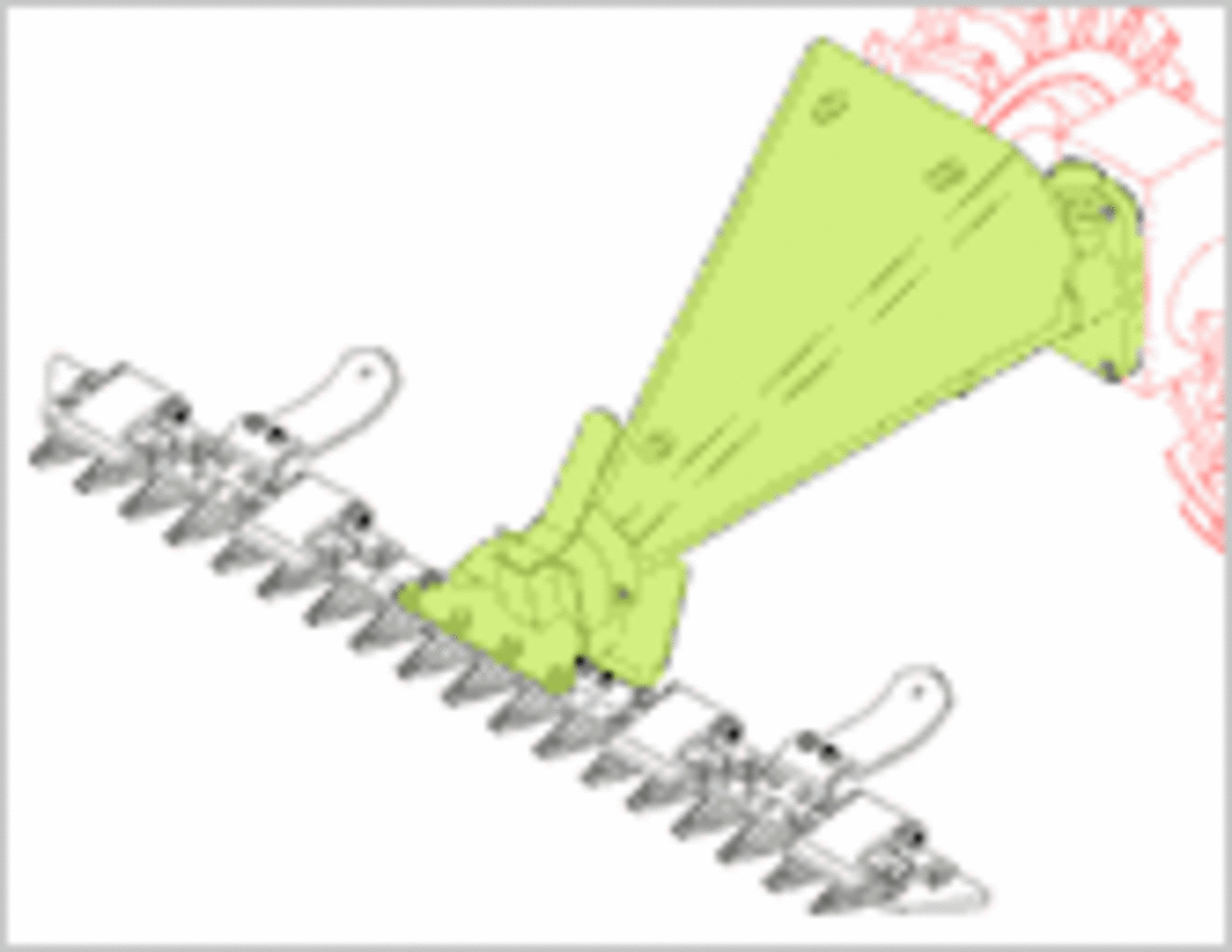

Antriebsart und Anbaumöglichkeit
Exzenter-Mähantrieb
(passend zu Mähbalken Universal "SC")
Profi-Tipp
Weiterführende Produktinformationen
Montage- und BenutzeranleitungenBeschreibung | Dokumententyp |
|---|---|
| Nietsortimente SC | Download |
Störungen und ihre Abhilfe
| Ursache | Abhilfe |
| Messer ist stumpf | Messer schleifen oder austauschen |
| Messer ist nicht gerade | Messer ausbauen u. richten |
| Klingen fluchten nicht | Klingen richten |
| Balkenrücken verbogen | Balkenrücken richten |
| Spiel der Messerführung zu groß | Messerführungen gemäß Wartungsanleitung einstellen |
| Schnitthöhe zu hoch eingestellt | Höhenkorrektur der Laufsohlen ggf. Laufsohlen entfernen |
| Balkenklingen nicht nach unten geneigt (Sollwert -4° bis -5°) | Bereifungsgröße verändern |
| Ursache | Abhilfe |
| Drehzahl zu hoch | Maximale Drehzahl von 1150 U/min nicht überschreiten! |
| Fehleinstellung Antrieb | Einstellung gemäß Benutzeranleitung |
- Antriebsdrehzahl zu hoch
- Spiel im Messerkopf ist zu groß
- Spiel im Messerantrieb ist zu groß
- Spiel in den Messerführungen zu groß
- Mähmesser schlägt häufig seitlich an feste Begrenzungen
- Häufiges Fahren bei Höchstdrehzahl, ohne zu mähen
- Messerkopfschrauben sind nicht richtig festgezogen
- Mähen mit sehr stumpfen Klingen (das Mähmesser wird durch hohe Leistungsaufnahme gestresst)
- Häufiger Kontakt der Messerklingen mit harten Fremdkörpern
| Ausführungsform | Spiel min. – max. | Fehler-Korrektur |
| Kurbelschleife mit Laufrolle | 0,1 – 0,55 mm | Messermitnehmer u. ggf. Laufrolle wechseln |
| Kurbelschleife mit wechsel- baren Verschleißleisten u. Laufrollen | 0,05 – 0,3 mm | Verschleißleisten u. ggf Laufrolle wechseln |
| Kulisse (Planetenantrieb) | 0,05 – 0,4 mm | Messermitnehmer wechseln |
| Kulisse mit Verschleiß- leisten (Planetenantrieb) | 0,05 – 0,3 mm | Verschleißleisten wechseln |
| mit Stellschrauben (Schwingenantrieb) | 0,1 – 0,3 mm | Stellschrauben auf Spiel 0,1 mm einstellen |
| mit Kugelgelenk (Schwingenantrieb) | 0 -0,3 mm | Kugelgelenk erneuern ggf. auch Gelenkbolzen erneuern |
| mit Gummiblock (Schwingenantrieb) | 0 mm kein Spiel zul. | Bei Zerstörung oder Verhärtung den Gummiblock erneuern |
Technische Daten
| Langhub | Kurzhub | |
| Arbeitsbreite | 0,66 m bis 1,98 m | 0,66 m bis 1,98 m |
| Klingenteilung | 50,9 mm | 50,9 mm |
| Doppelhubzahl pro 1 m Mähweg | 14 | 20 |
| Doppelhubzahl pro min | 750 - 850 | 1000 - 1100 |
| Hub | 85 mm | 55 mm |
| Leistungsbedarf pro 1 m Schnittbreite | ca. 2,8 - 3,2 kW | 2,5 bis 3,0 kW |
