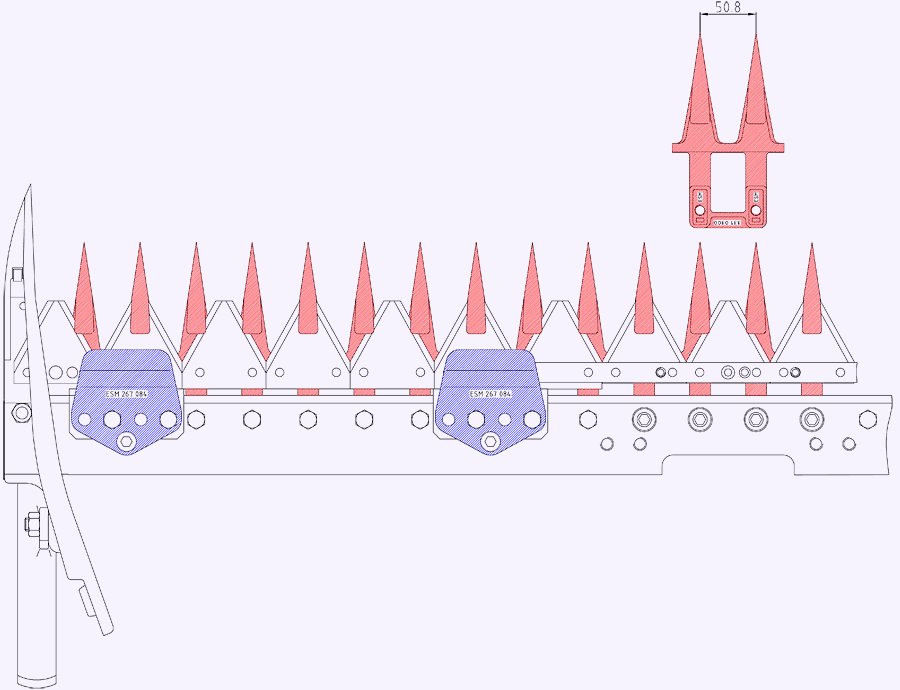

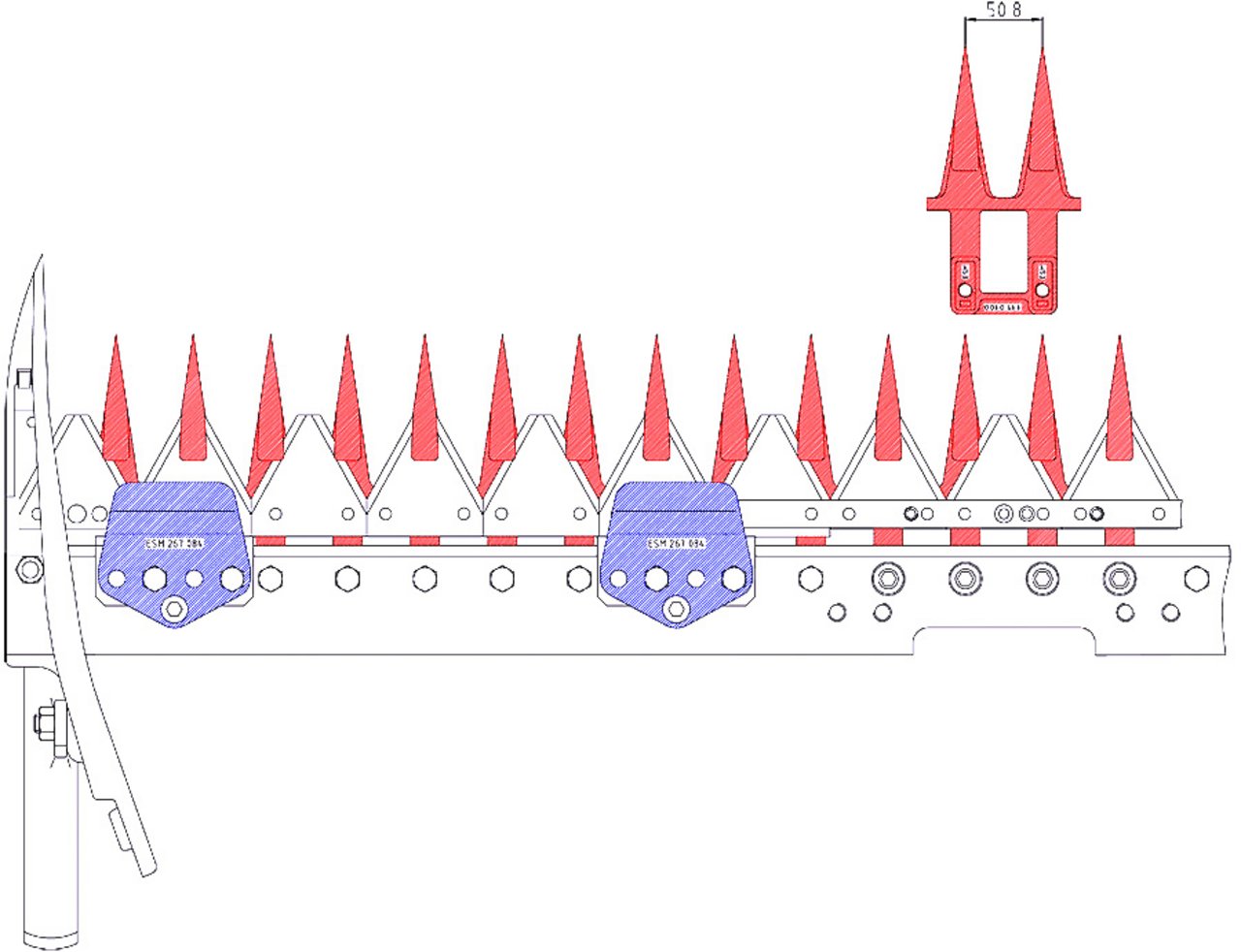

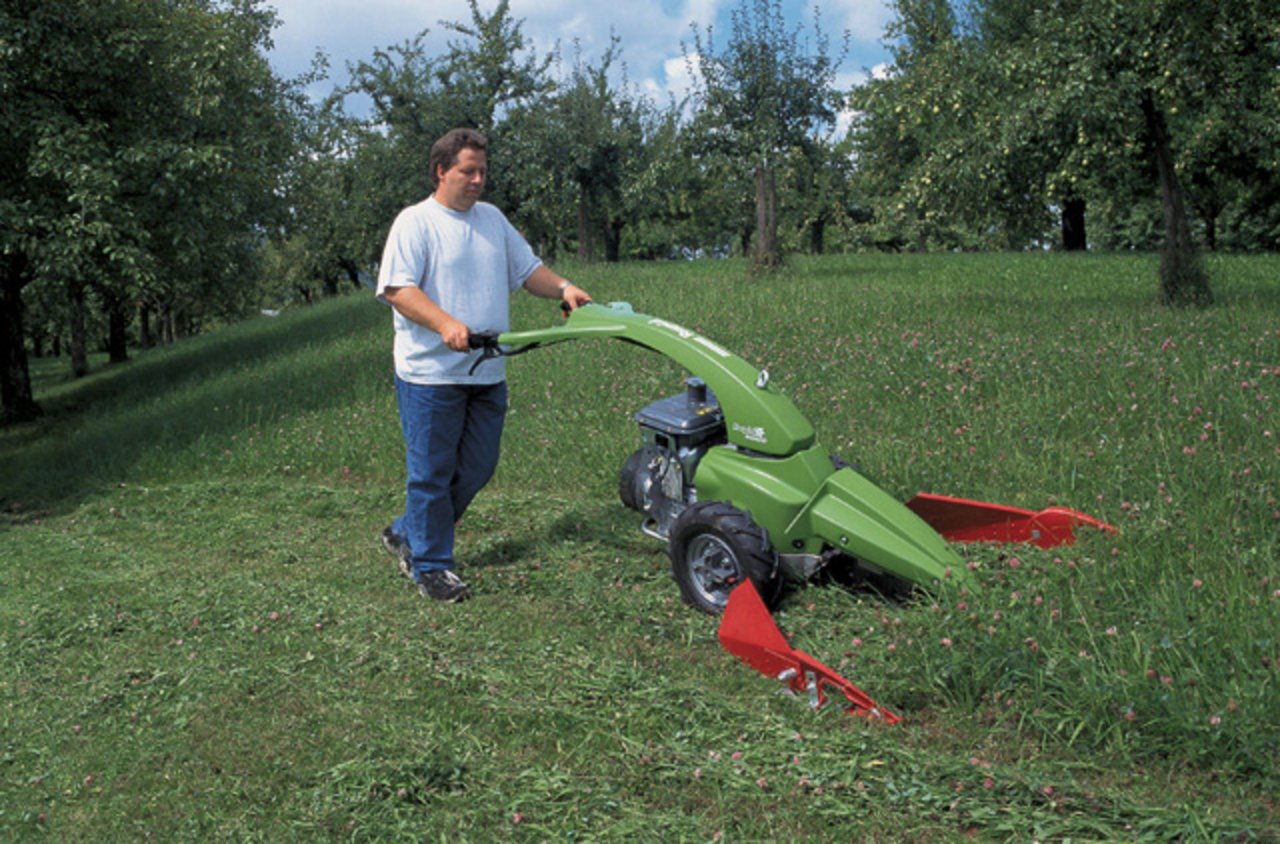

Fingermähbalken
Freischnitt "C" 111.4 ****
spezifische Merkmale:
Führung 267.0850 / außen Klappführung
Doppelfinger 331.0300 / außen Doppelfinger Freischnitt 331.0250

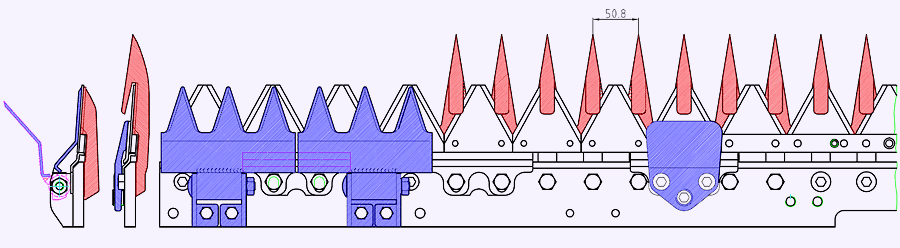

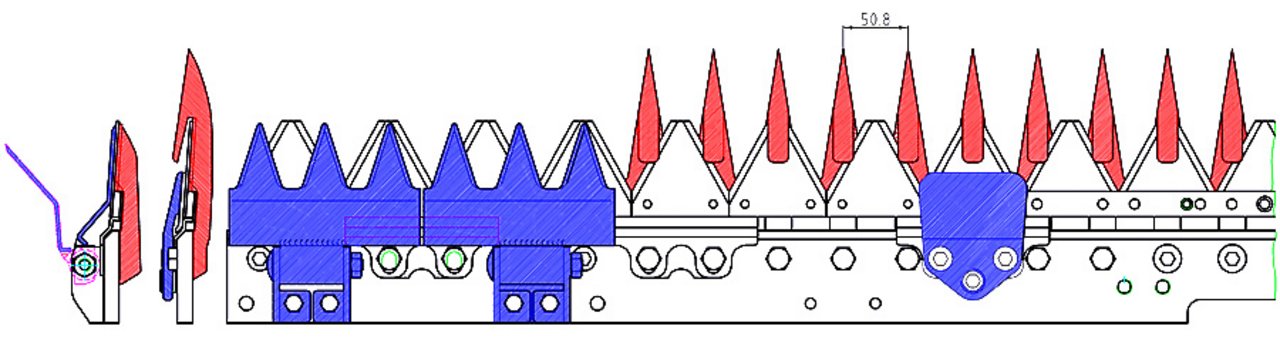

Fingermähbalken
Mittelschnitt "C" 111. ****
spezifische Merkmale:
Führung 267.0840
Doppelfinger 331.0300
Besondere Merkmale
Stabile Konstruktion | Für den professionellen Einsatz. |
Hohe Standzeiten | Patentierte ESM Carbodux® Messerklingen. |
Wartungsfreundlich | Schneller und einfacher Messerwechsel zur Seite durch aufklappbare Messerhalter im Bereich der Mulchfinger. Automatische Justierung des Führungsspiels durch einfaches Herunterklappen der Messerhalter und Festziehen der Klemmschrauben. |
Schlanke Bauweise | Ideal für den Einsatz zur sauberen Futtergewinnung in der Landwirtschaft. |
Komfortables Handling | Wartung und Service mit wenigen Handgriffen und ohne spezielle Fachkenntnisse. |
Umweltfreundlich | Geringer Energiebedarf - Schonung der Kleinlebewesen. |
Perfekt Mähen | Das klassische Schneidgerät für den Profi-Einsatz in der Landwirtschaft, wenn es um einen sauberen Schnitt und die Gewinnung von sauberem Futter geht. Je nach Einsatzbedingungen wird die Ausführung „Normalschnitt = Fingerteilung 76,2mm“ oder „Mittelschnitt = Fingerteilung 50,8mm“ gewählt. Die Ausführung Feinschnitt erfreute sich in den letzten Jahren zunehmender Beliebtheit. Diese spezielle Variante verfügt im mittleren Bereich über Finger mit Spitze und Lippe und hat anstelle von Außenschuhen eine Reihe von Mulchfingern, damit beim Durchfahren von bereits geschnittenem Mähgut keine Verstopfungsgefahr entsteht. |
Sonderzubehör | Außenschuhe mit Schwadblech für eine optimale Schwadbildung. |
Fingermähbalken
Videos
https://www.youtube.com/watch?v=Pkwn9TPfR1A
KÖPPL Serie 500 mit Normalschnitt-Fingerbalken
Antriebsarten und Anbaumöglichkeiten
Vielseitige Antriebs- und Anbaumöglichkeiten ermöglichen einen breites Einsatzspektrum. Abgestimmt auf kundenindividuelle Lösungen.
![Mann vor einem Computer](/fileadmin/_processed_/b/d/csm_kundenspezifisch_antriebsart_1_047dd2cc54.gif)
Weiterführende Produktinformationen
BetriebsanleitungenBeschreibung | Dokumententyp |
---|---|
Fingerbalken | Download PDF |
Fingerbalken Freischnitt / Mittelschnitt / Hochschnitt | 9020120ba.pdf |
Nietsortimente | Nietsortimente.pdf |
Störungen und ihre Abhilfe
Ursache | Abhilfe |
Messer ist stumpf | Messer schleifen oder austauschen |
Messer ist nicht gerade | Messer ausbauen u. richten |
Klingen fluchten nicht | Klingen richten |
Balkenrücken verbogen | Balkenrücken richten |
Spiel der Messerführung zu groß | Messerführungen gemäß Wartungsanleitung einstellen |
Schnitthöhe zu hoch eingestellt | Höhenkorrektur der Laufsohlen ggf. Laufsohlen entfernen |
Balkenklingen nicht nach unten geneigt (Sollwert -4° bis -5°) | Bereifungsgröße verändern |
Ursache | Abhilfe |
Drehzahl zu hoch | Maximale Drehzahl von 1150 U/min nicht überschreiten! |
Fehleinstellung Antrieb | Einstellung gemäß Benutzeranleitung |
- Antriebsdrehzahl zu hoch
- Spiel im Messerkopf ist zu groß
- Spiel im Messerantrieb ist zu groß
- Spiel in den Messerführungen zu groß
- Mähmesser schlägt häufig seitlich an feste Begrenzungen
- Häufiges Fahren bei Höchstdrehzahl, ohne zu mähen
- Messerkopfschrauben sind nicht richtig festgezogen
- Mähen mit sehr stumpfen Klingen (das Mähmesser wird durch hohe Leistungsaufnahme gestresst)
- Häufiger Kontakt der Messerklingen mit harten Fremdkörpern
Ausführungsform | Spiel min. – max. | Fehler-Korrektur |
Kurbelschleife mit Laufrolle | 0,1 – 0,55 mm | Messermitnehmer u. ggf. Laufrolle wechseln |
Kurbelschleife mit wechsel- baren Verschleißleisten u. Laufrollen | 0,05 – 0,3 mm | Verschleißleisten u. ggf Laufrolle wechseln |
Kulisse (Planetenantrieb) | 0,05 – 0,4 mm | Messermitnehmer wechseln |
Kulisse mit Verschleiß- leisten (Planetenantrieb) | 0,05 – 0,3 mm | Verschleißleisten wechseln |
mit Stellschrauben (Schwingenantrieb) | 0,1 – 0,3 mm | Stellschrauben auf Spiel 0,1 mm einstellen |
mit Kugelgelenk (Schwingenantrieb) | 0 -0,3 mm | Kugelgelenk erneuern ggf. auch Gelenkbolzen erneuern |
mit Gummiblock (Schwingenantrieb) | 0 mm kein Spiel zul. | Bei Zerstörung oder Verhärtung den Gummiblock erneuern |
Technische Daten
Langhub | Kurzhub | |
Arbeitsbreite | 1,32 m bis 1,92 m | 1,32 m bis 1,92 m |
Klingenteilung | 76,3 mm | 85 mm |
Hub | 85 mm | 55 mm |
Doppelhubzahl pro 1 m Mähweg | 12 - 14 | 18- 20 |
Doppelhubzahl pro min | 800 | 1050 |
Mähgeschwindigkeit | 3,2 - 3,6 km | 2,8 - 3,3 km |
Leistungsbedarf pro 1 m Schnittbreite | 2,5 - 3,0 kW | 2,5 - 3,0 kW |
